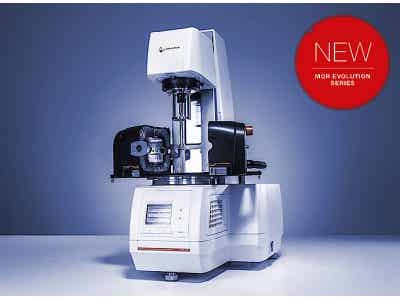

新款 MCR Evolution 系列的兩種高端型號 MCR 702e MultiDrive 和 MCR 702e Space MultiDrive 是目前最全功能的流變儀。除了所有標配流變測試模式外，它們還可以配備一個額外的下部驅動單元。這意味著您可以同時使用兩個扭矩傳感器和驅動單元進行流變測試 – 從而為您的研究提供多種可能性。對使用的測量模式、測量系統、附件、溫控設備等沒有任何限制，測量精度也不受限制。此外，MCR 702e Space MultiDrive 提供了最大的工作空間，因此可以輕松使用所有附件和其他儀器。簡而言之，這是一種涵蓋當前和未來所有可能的流變學應用的選擇。
兩個空氣軸承支持的旋轉馬達相結合，讓您可以采用馬達與傳感器一體 (CMT) 模式或馬達與傳感器分離 (SMT) 模式進行流變測量。在 CMT 模式下使用單個空氣軸承支持的 EC 馬達，您可以充分利用馬達的實時位置控制 (TruStrain?) 功能，并執行“經典”應力控制測試。在 SMT 模式下，一臺馬達僅用作扭矩傳感器，而另一臺馬達僅用作驅動單元，即使在測量的瞬態階段（例如應力松弛、起始剪切）和寬范圍振幅和頻率的振蕩測量時，也能獲得最純粹的流變學結果。MCR 702e MultiDrive 和 MCR 702e Space MultiDrive 以其全面的工作模式使MCR 系列流變儀的成功更進一步，并有助于使 MCR 流變儀成為流變科學研究中最常被引用的儀器。
在反向運動模式下，流變儀將兩套空氣軸承 EC 馬達均用作驅動裝置和扭矩傳感器。兩個馬達可以輕松設置為以相反方向旋轉，這可以用來在測量樣品中形成固定的停滯面，以便采用顯微鏡進行剪切條件下材料的先進結構分析。此模式也可以與通用拉伸夾具結合使用，以便在最小的測量扭矩下進行拉伸測量。就速度而言，反向運動模式更讓測量工作“事半功倍” — 最高速度差高達 6000 rpm，這大大拓寬了高剪切應用的剪切速率范圍。

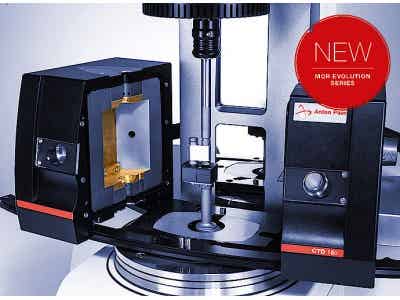

您可以用一個下部線性驅動馬達替代下部旋轉馬達，在彎曲和壓縮模式下使用三點彎曲、懸臂或平行板等測量系統執行 DMA測量。此外，結合薄膜、纖維和矩形樣品的測量夾具，線性驅動馬達可用于進行拉伸模式 DMA 分析，而上部旋轉驅動馬達可用于進行扭擺模式 DMA 分析，這兩種測試可在同一個測量程序中連續進行測量。此外，線性驅動馬達還可以進行熱機械分析、蠕變恢復或應力松弛測試。閱讀有關 DMA 功能的更多信息。
新款 MCR 702e Space MultiDrive 旨在流變儀支撐板下方和儀器兩側提供一個獨特的最大化工作空間。這樣不僅可以輕松安裝配件，還可以方便地與適合先進材料表征的其他外部儀器組合使用。例如，MCR 702e Space MultiDrive 允許您 將共聚焦顯微鏡和流變學策略相結合。此外，流變儀的獨立電子箱使它可以安裝在空間有限的地方或實驗室手套箱中，即便在使用惰性氣體（氮氣、氬氣）的情況下也可以正常工作，例如，用于對具有一定危險等級的樣品進行高溫測量。
結合安東帕的創新光電技術，采用高精度溫度控制單元對最重要的影響因素-溫度-進行控制。這項技術可以實現基于光發射和光伏效應的非接觸數據傳輸。無論是在馬達與傳感器分離 (SMT) 模式還是在反向運動模式中，這都能夠在不影響扭矩靈敏度的情況下測定溫度。傳感器直接放置在非常靠近樣品的測量夾具中（僅 1 mm 距離），減少了樣品溫度和傳感器測量溫度之間的可能偏移量。即使在階梯或溫度掃描變化期間，也能準確測定樣品溫度。
MCR 702e MultiDrive 和 MCR 702e Space MultiDrive 可以配備任何測量系統、溫控設備和/或安東帕 MCR 系列現有的特殊功能附件，以便對您的樣品進行標準和復雜的流變分析。獲得專利的 Toolmaster? 功能能夠自動識別和配置所有連接的控溫設備和測量夾具。此外，借助 QuickConnect 功能，單手即可連接測量夾具。這兩種功能可以確保根據需求調整配置時具有最高靈活性，且僅需最小工作量。
|
MCR 702e MultiDrive MCR 702e Space MultiDrive |
|||
| 技術參數 | 單位 | 配置 1 臺 EC 馬達 | 配置 2 臺 EC 馬達 |
| 軸承設計 | - | 精密多孔碳空氣軸承 | |
| 馬達設計 | - | 電子整流 (EC) - 永磁同步馬達 | |
| 位移傳感器設計 | - | 高分辨率光學編碼器 | |
|
法向力測量設計 （美國專利 6167752） |
- | 360° 電容式傳感器，非接觸式，完全集成在軸承中 | |
| 軸承和法向力傳感器的主動熱管理 | - | 是 | 是 |
| 工作模式 | - | 馬達和傳感器一體 (CMT) |
馬達和傳感器分離 (SMT)， 反向運動 [1] |
| 最小扭矩（旋轉） | nNm | 1 | 1 |
| 最小扭矩（振蕩） | nNm | 0.5 | 0.5 |
| 最大扭矩 | mNm | 230 | 230 |
| 最小偏轉角 | μrad | 0.05 | 0.05 |
| 最大偏轉角（設定值） | μrad | ∞ | ∞ |
| 最小角速度 [2] | rad/s | 0 | 0 |
|
最大角速度 最大 轉速 |
rad/s 1/min |
314 3000 |
628 6000 |
| 最小角頻率 [3] | rad/s | 10 -7 | 10 -7 |
|
最大角頻率 [4] 最大頻率 |
rad/s Hz |
628 100 |
628 100 |
| 法向力范圍 | N | -50 至 50 | -50 至 50 |
| 帶支撐板（WESP /Space）[5] | - | 是 | 是 |
| 尺寸（寬 x 高 x 深） | mm |
444 x 753 x 586 空間： 212 x 767 x 554 |
444 x 753 x 586 空間： 212 x 767 x 554 |
| 重量 | kg |
48 空間： 51 |
58 空間： 61 |
| 其他設備特性 | |||
|
帶軟件遠程控制的設備顯示器 （與測量傳感器分離，用于防止機械和電磁干擾） |
- | 是 | 是 |
| 直接應變/應力控制器 | - | 是 | 是 |
|
TruRate? / TruStrain? （樣品自適應控制器） |
- | 是 | 是 |
| 原始數據（LAOS、波形） | - | 是 | 是 |
| 法向力控制（設置和讀取） | - | 是 | 是 |
| 垂直運動、粘附性、擠壓流 | - | 是 | 是 |
| 自動間隙控制/設置 (AGC/AGS) | - | 是 | 是 |
| 用于測量夾具的電子刮樣鎖 | - | 是 | 是 |
| 全自動溫度校準 | - | 是 | 是 |
|
TruGap? （永久控制實際測量間隙） （美國專利 6499336，2000） |
- | 選配 | 選配 |
|
T-Ready? [6] （樣品溫度平衡時間的檢測） （美國專利8904852，2011） |
- | 是 | 是 |
|
Toolmaster? （測量夾具和附件，零間隙存儲） （美國專利 7275419，2004） |
- | 是 | 是 |
|
用于測量夾具的 QuickConnect 連接器 （單手操作，無螺紋） |
- | 是 | 是 |
|
刮樣鏡 （360° 無盲點觀察） |
- | 是 | 是 |
|
三點支撐底座 （三個堅固支 腳，無需工具即可單手調平） |
- | 是 | 是 |
|
用于安裝測量 單元的三點支撐 （防止擺動，更換測量單元后不會出現錯位） |
- | 是 | 是 |
| 最大溫度范圍 | °C | -160 至 +1000 | -160 至 +600 (950 [7]) |
| 最大壓力 | bar | 高達1000 | 不適用 |
| 可增配扭擺和拉伸DMA模塊 | - | 是 | 是 |
|
可增配線性驅動馬達 （拉伸、彎曲和壓縮狀態下進行 DMA測量） （美國專利 9574983，2015） |
- | 是 | 是 |
| 可增配摩擦學模塊 | - | 是 | 是 |
| 可增配粉體流動和剪切模塊 | - | 是 | 是 |
